řada AFH

Přehled parametrů |
7 velikostí: 60 až 240 mm výstupní moment: 24 až 4 090 Nm vůle v ozubení 3 až 1 arc. min. nízká hlučnost ≤58 dB a vysoká účinnost až 97% |
Velikost | AFH 060/ AFH075 / AFH0100 / AFH140 / AFH180 / AFH210 / AFH140 / AFH180 / AFH210/AFH240 |
Řada planetových převodovek Apex AFH využívá 100% optimalizované šikmé ozubení, které umožňuje vysoký momentový přenos s vysokou přesností při nízké hlučnosti. Převodovky řady AF mají vysoce kvalitní kuželíková výstupní ložiska, které zaručují maximální radiální a axiální zatížitelnost.
Řada planetových převodovek Apex AFH je tvořena kombinací spirálové převodovky a planetové převodovky. Toto spojení představuje velmi krátké a kompaktní řešení. Pevné šasi zaručuje vysokou tuhost celé převodovky.
- Navrženo pro trvalý (S1) nebo cyklický (S5) provoz
- Tělo z nerezové oceli, příruba pro motor z černého hliníku
- Výstupní hřídel z nerezové oceli s perem nebo hladká
- Výstupní moment:
- T2N : 24 Nm - 4 090 Nm
- Převodové poměry
- 1-stupňová: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
- 2-stupňová: 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
- Malá vůle v ozubení
- 1-stupňová: ≤ 1 arcmin / ≤ 3 arcmin / ≤ 5 arcmin
- 2-stupňová: ≤ 3 arcmin / ≤ 5 arcmin / ≤ 7 arcmin
- Vysoká účinnost
- 1-stupňová: ≥ 97%
- 2-stupňová: ≥ 94%
- Jednoduchá montáž
- Nízká hlučnost
- Kompaktní provedení
- Velikosti: AFH 060/ AFH075 / AFH0100 / AFH140 / AFH180 / AFH210 / AFH140 / AFH180 / AFH210/AFH240
- Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu.
PARAMETRY
Model |
Stupeň | Převod 1 | AFH060 | AFH075 | AFH100 | AFH140 | AFH180 | AFH210 | AFH240 | ||
Nominální výstupní moment T2N | Nm | 1 | 3 | 85 | 150 | 415 | 630 | 1,485 | 2,255 | 4,090 | |
4 | 95 | 195 | 350 | 600 | 1,290 | 1,960 | 3,715 | ||||
5 | 80 | 165 | 305 | 525 | 1,145 | 1,745 | 3,285 | ||||
7 | 60 | 130 | 250 | 435 | 980 | 1,495 | 2,525 | ||||
10 | 24 | 55 | 160 | 305 | 700 | 1,070 | 1,810 | ||||
2 | 16 | 20 | 55 | 55 | 130 | 130 | 208 | 342 | |||
20 | 19 | 50 | 50 | 140 | 140 | 290 | 542 | ||||
25 | 22 | 60 | 60 | 160 | 160 | 330 | 650 | ||||
28 | 20 | 55 | 55 | 150 | 150 | 310 | 600 | ||||
35 | 19 | 50 | 50 | 140 | 140 | 300 | 550 | ||||
40 | 17 | 45 | 45 | 120 | 120 | 260 | 500 | ||||
45 | 14 | 40 | 40 | 100 | 100 | 230 | 450 | ||||
50 | 22 | 60 | 60 | 160 | 160 | 330 | 650 | ||||
70 | 19 | 50 | 50 | 140 | 140 | 300 | 550 | ||||
100 | 14 | 40 | 40 | 100 | 100 | 230 | 450 | ||||
Bezpečnostní Stop moment T2NOT | Nm | 1 | 3~100 | 3 násobek T2N | |||||||
Maximální točivý moment T2B | Nm | 2 | 3~100 | 1,5 násobek T2N | |||||||
Nominální vstupní rychlost N1N | ot/min | 1 | 3~10 | 5,000 | 3,600 | 3,600 | 3,000 | 2,700 | 2,4000 | 2,100 | |
2 | 16~100 | 5,000 | 4,600 | 4,600 | 4,000 | 3,700 | 3,400 | 3,100 | |||
Max. vstupní rychlost T2B | ot/min | 1,2 | 3~10 | 7,000 | 6,000 | 6,000 | 5,000 | 4,500 | 4,000 | 3,500 | |
2 | 16~100 | 7,000 | 6,000 | 6,000 | 5,000 | 4,500 | 4,000 | 3,500 | |||
Vůle | arcmin | 1 | 3~10 | ≤ 2 | ≤1 | ≤ 1 | ≤1 | ≤1 | ≤1 | ≤ 1 | |
2 | 16~100 | ≤ 3 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | |||
Snížená vůle P1 | arcmin | 1 | 3~10 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | |
2 | 15~100 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | |||
Standardní vůle P2 | arcmin | 1 | 3~10 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | |
2 | 15~100 | ≤ 7 | ≤7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | |||
Torzní tuhost | Nm/
arcmin |
1,2 | 3~100 | 4,6 | 10 | 30 | 55 | 175 | 400 | 550 | |
Max. radiální zatížení F2a (4) | N | 1,2 | 3~100 | 610 | 1,400 | 1,400 | 4,100 | 4,100 | 9,200 | 14,000 | |
Max. axiální zatížení F2a(4) | N | 1,2 | 3~100 | 302 | 1,000 | 1,000 | 3,300 | 3,300 | 5,220 | 10,800 | |
N | 1,2 | 3~100 | 320 | 1,100 | 1,100 | 3,700 | 3,700 | 5,800 | 11,400 | ||
Životnost | hodin | 1,2 | 3~100 | 20,000 * | |||||||
Maximální klopný moment | Nm | 1, 2 | 3~100 | 160 | 270 | 550 | 1,050 | 1,740 | 3,350 | 5,420 | |
Účinnost | % | 1 | 3~10 | ≥ 97 % | |||||||
2 | 15~100 | ≥ 94 % | |||||||||
Hmotnost | kg | 1 | 3~10 | 0.6 | 1.3 | - | 3.7 | - | 6.9 | 13.7 | |
2 | 15~100 | 0.8 | 1.5 | 2 | 4.1 | 5.5 | 8.1 | 16.6 | |||
Provozní teplota | ºC | 1,2 | 3~100 | -10ºC~+90ºC | |||||||
Mazání | 1,2 | 3~100 | Syntetické mazivo | ||||||||
Třída ochrany | 1,2 | 3~100 | IP65 | ||||||||
Montážní pozice | 1,2 | 3~100 | Všechny polohy | ||||||||
Hlučnost | dB(A) | 1 | 3~10 | ≤ 58 | ≤ 59 | ≤ 64 | ≤ 65 | ≤ 66 | ≤ 66 | ≤ 66 | |
2 | 16~100 | ≤ 58 | ≤ 59 | ≤ 60 | ≤ 60 | ≤ 66 | ≤ 66 | ≤ 66 |
4. Na střed výstupní hřídele při 100 ot/min.
SETRVAČNOST
Model |
Stupeň | Převod 1 | AFH 060 | AFH 075 | AFH 100 | AFH 140 | AFH 180 | AF 210 | AF 240 | |
Hodnota setrvačnosti (C3) Ø(A) | kg*cm2 | 1 | 8 | - | - | - | - | - | - | - |
11 | 0,21 | - | - | - | - | - | - | |||
14 | 0,24 | 0,54 | - | - | - | - | - | |||
19 | 0,64 | 0,79 | 2,51 | - | - | - | - | |||
24 | - | 4,06 | 4,78 | 6,85 | - | - | - | |||
28 | - | - | 6,15 | 8,38 | - | - | - | |||
32 | - | - | 8,03 | 10,41 | 19,5 | - | - | |||
35 | - | - | 14,72 | 15,56 | 26,71 | 86,48 | 20,8 | |||
38 | - | - | 17,38 | 20,43 | 29,11 | 86,48 | 23,66 | |||
42 | - | - | - | 25,44 | 34,35 | 92,61 | 28,88 | |||
48 | - | - | - | 54,66 | 64,13 | 122,26 | 58,64 | |||
55 | - | - | - | - | - | 156,7 | 92,48 | |||
60 | - | - | - | - | - | 180,17 | - |
(A) Ø vstupní hřídele.
AFH | 060 | 075 | 100 | 140 | 180 | 210 | 240 |
Z2 (mm) | 41,3 | 50,1 | 58,9 | 72,7 | 93,7 | 98,5 | 112,2 |
Aplikováno na střed výstupní hřídele při 100 ot/min.

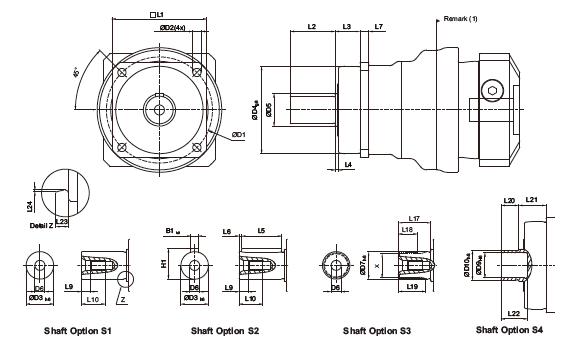

ROZMĚRY
Rozměry | AFH060 | AFH075 | AFH100 | AFH140 | AFH180 | AFH210 | AFH240 |
D1 | 68 | 85 | 120 | 165 | 215 | 250 | 290 |
D2 | 5,5 | 7 | 9 | 11 | 13,5 | 17 | 17 |
D3 (h6) | 16 | 22 | 32 | 40 | 55 | 75 | 85 |
D4 (g6) | 60 | 70 | 90 | 130 | 160 | 180 | 200 |
D5 | 18,5 | 25,8 | 36,8 | 55,2 | 69,2 | 82,2 | 92,2 |
D6 | M5x0,8P | M8x1,25P | M12x1,75P | M16x2P | M20x2,5P | M20x2,5P | M20x2,5P |
D7 (h6) | 16 | 22 | 32 | 40 | 55 | 75 | 85 |
D9 (H6) | 15 | 20 | 30 | 40 | 55 | - | - |
D10 h8 | 18 | 24 | 36 | 50 | 68 | - | - |
L1 | 62 | 76 | 101 | 141 | 182 | 215 | 245 |
L2 | 28 | 36 | 58 | 82 | 82 | 105 | 130 |
L3 | 20 | 20 | 30 | 30 | 30 | 38 | 40 |
L4 | 2 | 2,5 | 3 | 3 | 3 | 3 | 3 |
L5 | 25 | 32 | 50 | 63 | 70 | 90 | 125 |
L6 | 2 | 2 | 4 | 5 | 6 | 7 | 3 |
L7 | 6 | 7 | 10 | 12 | 15 | 17 | 22 |
L9 | 4,8 | 7,2 | 10 | 12 | 15 | 15 | 15 |
L10 | 12,5 | 19 | 28 | 36 | 42 | 42 | 42 |
L17 | 26 | 26 | 26 | 40 | 41,5 | 52 | 60 |
L18 | 15 | 15 | 15 | 20 | 21,5 | 28 | 36 |
L19 | 21 | 22,5 | 23 | 33,5 | 33,5 | 45 | 53 |
L20 | 12 | 14 | 18 | 22 | 23 | - | - |
L21 | 22 | 22 | 32 | 33 | 32 | - | - |
L22 | 19 | 21 | 25 | 30 | 30 | - | - |
L23 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 4 |
L24 | 0,3 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,5 |
BI (h9) | 5 | 6 | 10 | 12 | 16 | 20 | 22 |
HI | 18 | 24,5 | 35 | 43 | 59 | 79,5 | 90 |
XDIN5480 | W16x0,8x30 x18x6m | W22x1,25x30x16x6m | W32x1,25x30x24x6m | w40x2x30x26x6m | W55x2x30x26x6 | W70x2x30x34x6m | W80x2x30x38x6m |
Rozměry odpovídají rozhraní motoru. V případě dotazů nás prosím kontaktujte.
Shrink Disc Power Lock
Model | D1 | D2 | D3 | H1 | H2 | Šroub(1) | TA (2) | J | Objednací kód |
AFH/AFHK | Velikost x typ | (Nm) | (Kg.cm2) | ||||||
060 | 44 | 18 | 30 | 15 | 18,5 | 5 x M5 | 4 | 0,4 | SSD-18 |
075 | 50 | 24 | 36 | 19,5 | 23 | 6 x M5 | 4 | 0,8 | SSD-24 |
100 | 72 | 36 | 52 | 23,5 | 27,5 | 5 x M6 | 12 | 3,9 | SSD-36 |
140 | 90 | 50 | 70 | 27,5 | 31,5 | 8 x M6 | 12 | 11,2 | SSD-50 |
180 | 115 | 68 | 86 | 30,5 | 34,5 | 10 x M6 | 12 | 30,9 | SSD-68 |
(1) 10.9 Třída, DIN 931
(2) Utahovací moment
Konstrukce AFKH převodovky
Příloha | Velikost |
---|---|
![]() |
4.26 MB |
